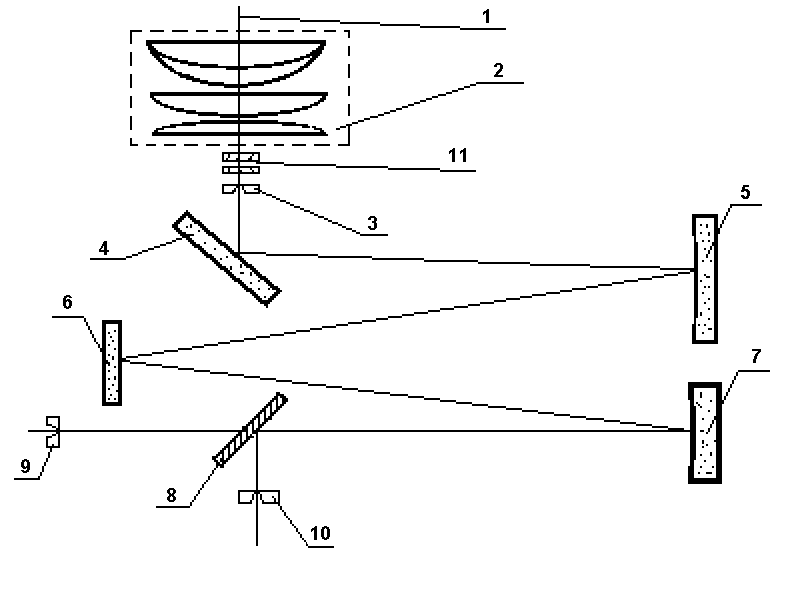

Оптическая схема

  Источник света 1 через конденсор 2 освещает входную щель 3. Поворотное зеркало 4 и зеркальный сферический объектив 5, в фокальной плоскости которого расположена входная щель, направляют параллельный пучок на дифракционную решётку 6, которая может поворачиваться вокруг вертикальной оси с помощью шагового двигателя, вырезая излучение в требуемом диапазоне длин волн. После дифракции параллельный пучок лучей фокусируется зеркальным сферическим объективом 7 на входную щель. В зависимости от положения поворотного зеркала 8 пучок света попадает на выходные щели: либо на щель 9, либо на щель 10, за которыми могут находиться фотоэлектронные умножители для разных диапазонов длин волн. В случае необходимости использования одновременно обеих выходных щелей в пучок вводится зеркало, срезанное по высоте. Для удаления высших порядков спектра, попадающих в рабочую область спектра, служат светофильтры 11.
